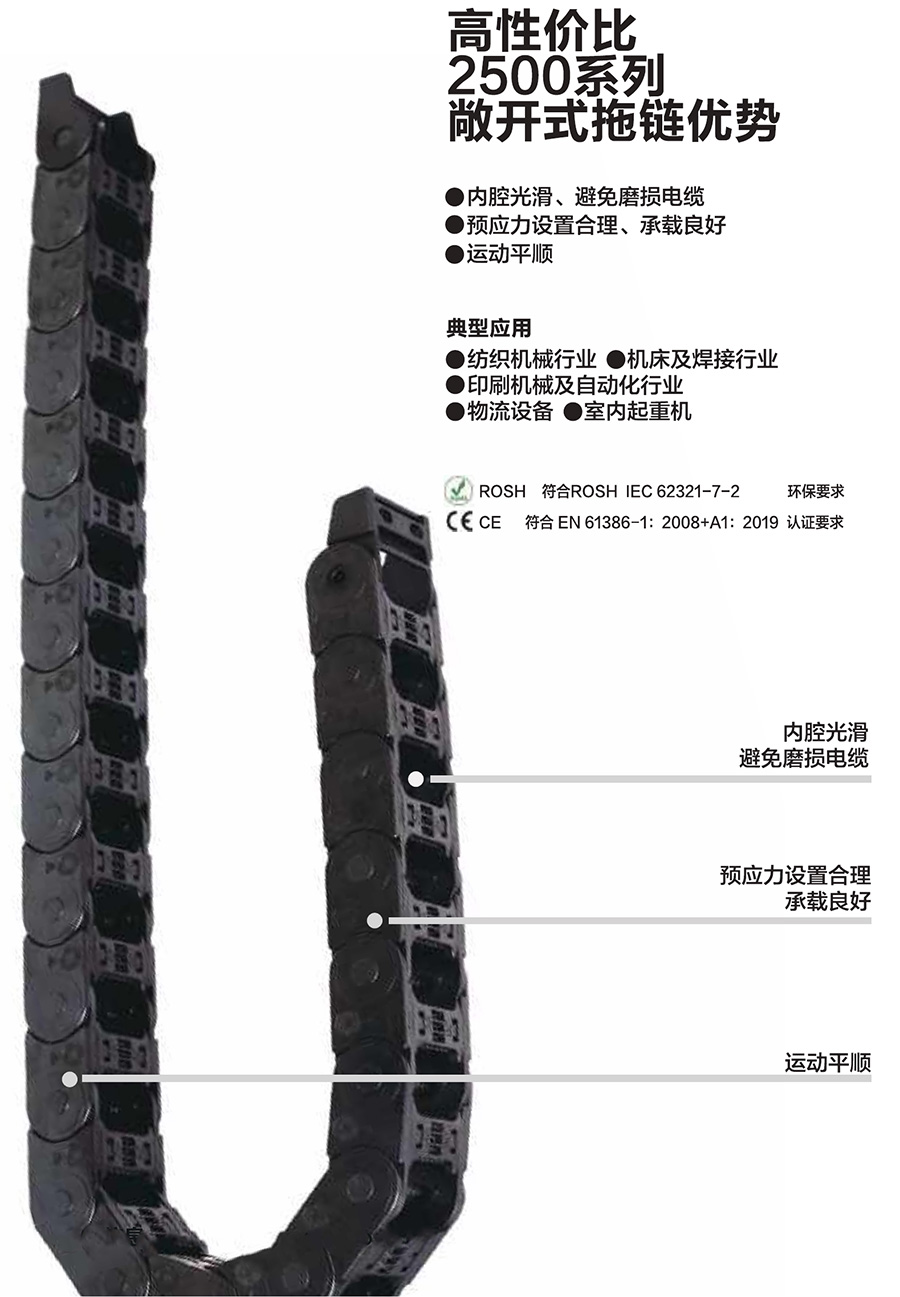

中型拖链 ZFG2500系列

用于低负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和行程小于30m的长行程场合；

适用于纺织机械行业、机床及焊接行业、印刷机械及自动化行业、物流设备、室内起重机。

产品咨询

返回列表

产品介绍

◆ ZFG2500系列|敞开式横杆上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
ZFG2500.025.R.BK	25	40	35	\| 040 \| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈0.78
ZFG2500.038.R.BK	38	53	35	\| 040 \| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈0.84
ZFG2500.050.R.BK	50	65	35	\| 040 \| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈0.92
ZFG2500.057.R.BK	57	72	35	\| 040 \| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈1.02
ZFG2500.077.R.BK	77	92	35	\| 040 \| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈1.02
ZFG2500.0103.R.BK	103	118	35	\| 040 \| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈1.16

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：25mm 节距(P)：46mm 节数：22节/米

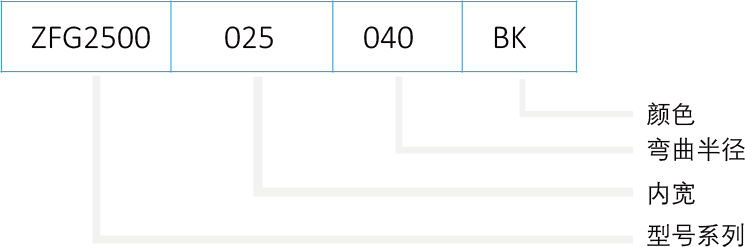

◆ 产品型号结构

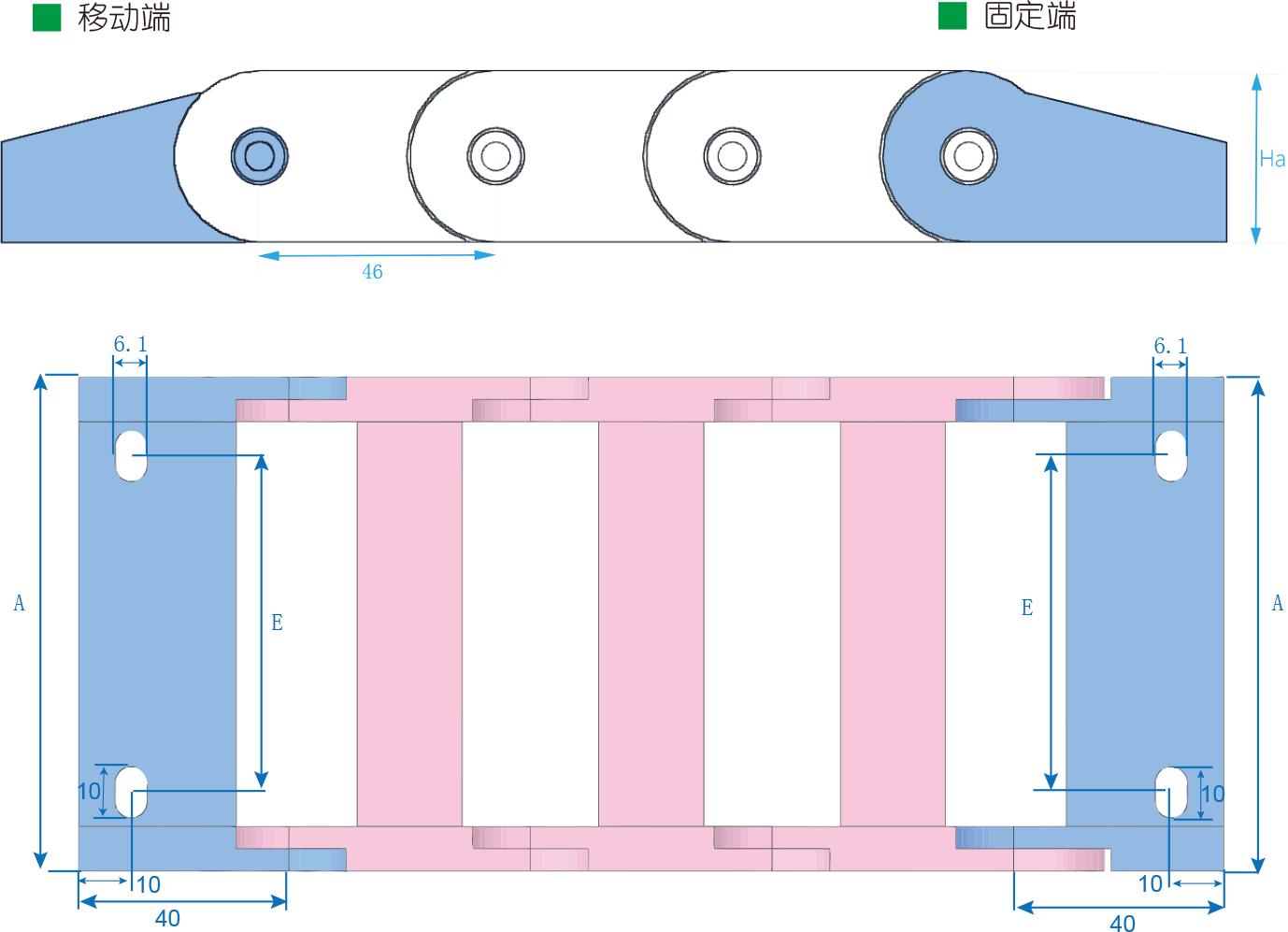

内宽	拖链型号	接头型号	尺寸E	尺寸A
025	ZFC32500.025.BK	ZF2500.025.12	14	42
038	ZFC32500.038.BK	ZF2500.038.12	25	55
050	ZFG2500.050.BK	ZF2500.050.12	37	65
057	ZFG2500.057.BK	ZF2500.057.12	44	74
077	ZFG2500.077.BK	ZF2500.077.12	64	94
103	ZFG2500.103.BK	ZF2500.103.12	78	120
