大型拖链 YFM5680系列

产品咨询

返回列表

产品介绍

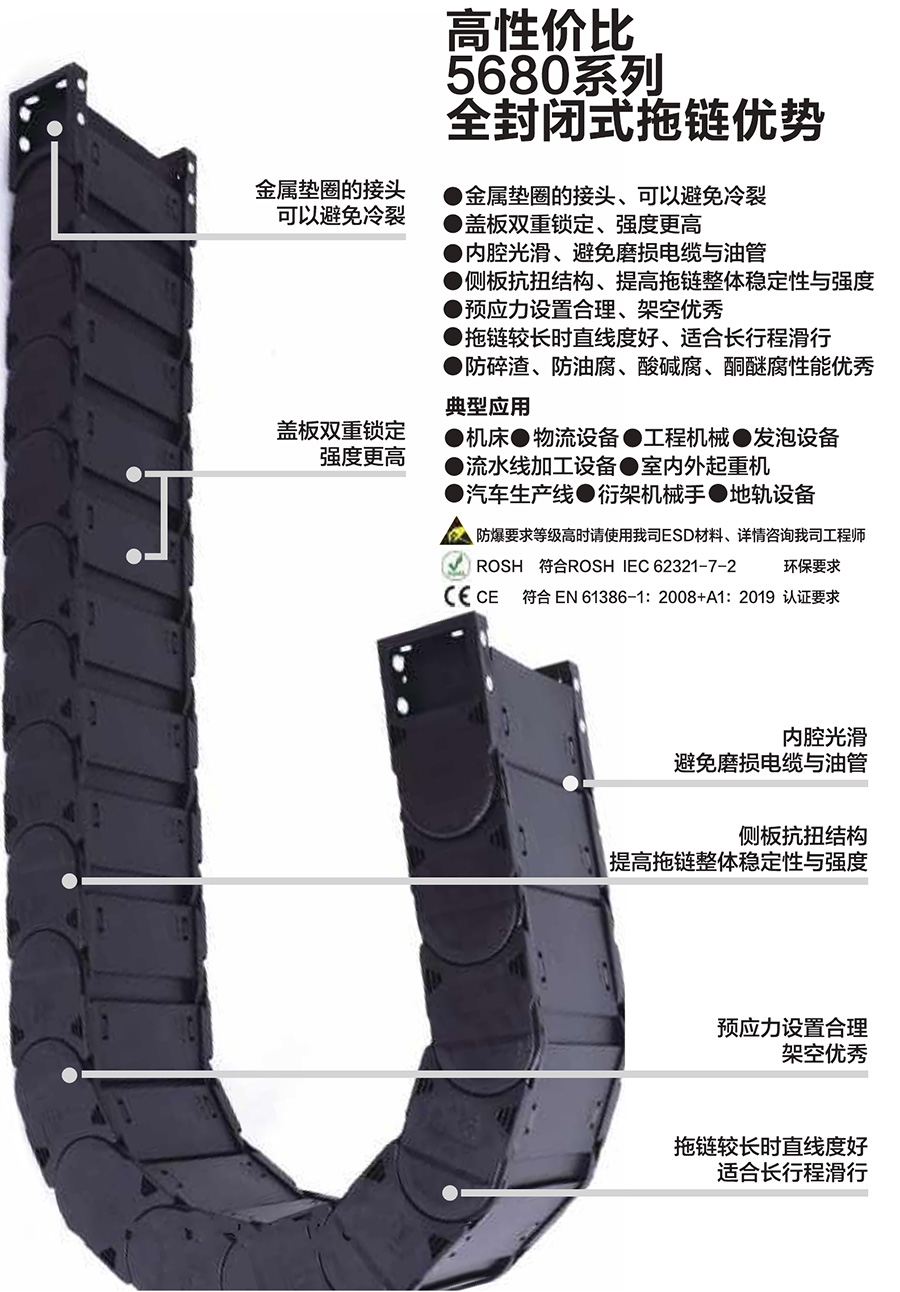

◆ YFM5680系列|盖板上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
YFM5680.100.R.BK	100	135.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.6
YFM5680.125.R.BK	125	160.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.9
YFM5680.150.R.BK	150	185.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.3
YFM5680.175.R.BK	175	210.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.6
YFM5680.200.R.BK	200	235.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.9
YFM5680.250.R.BK	250	285.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.7
YFM5680.300.R.BK	300	335.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.3
YFM5680.350.R.BK	350	385.2	83	\| 150 \| 175 \|200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.1

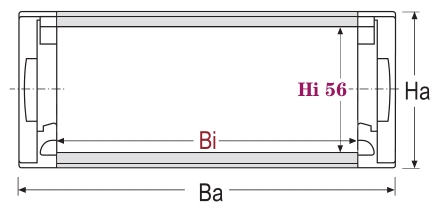

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：56mm 节距(P)：91mm 节数：11节/米

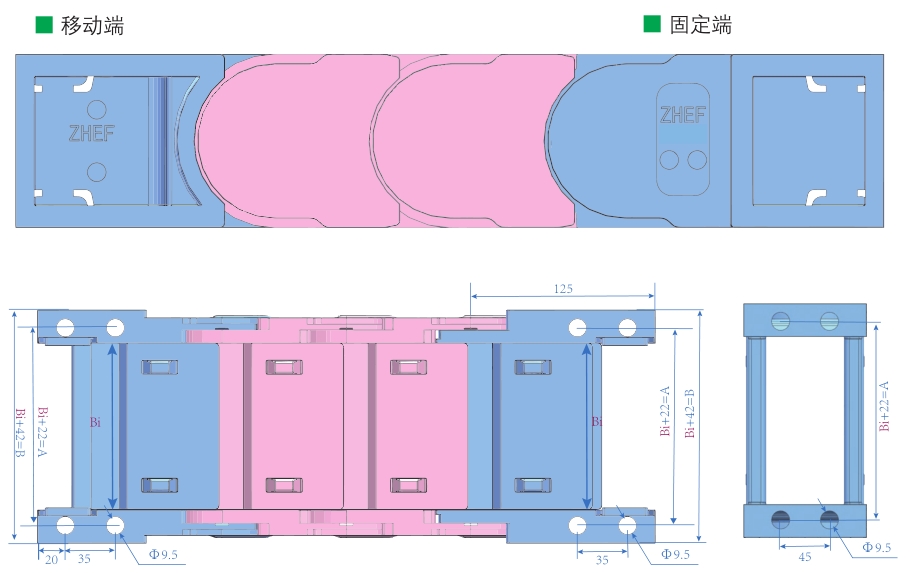

◆ 产品型号结构

内宽	全套接头带C型槽型号	全套接头不带C型槽型号	尺寸A	尺寸B
100	YF5680.100.12.C	YF5680.100.12	122	142
125	YF5680.125.12.C	YF5680.125.12	147	167
150	YF5680.150.12.C	YF5680.150.12	172	192
175	YF5680.175.12.C	YF5680.175.12	197	217
200	YF5680.200.12.C	YF5680.200.12	222	242
250	YF5680.250.12.C	YF5680.250.12	272	292
275	YF5680.275.12.C	YF5680.275.12	297	317
300	YF5680.300.12.C	YF5680.300.12	322	342
350	YF5680.350.12.C	YF5680.350.12	372	392
