首页 > 标准产品 > 拖链系统 > 中型拖链

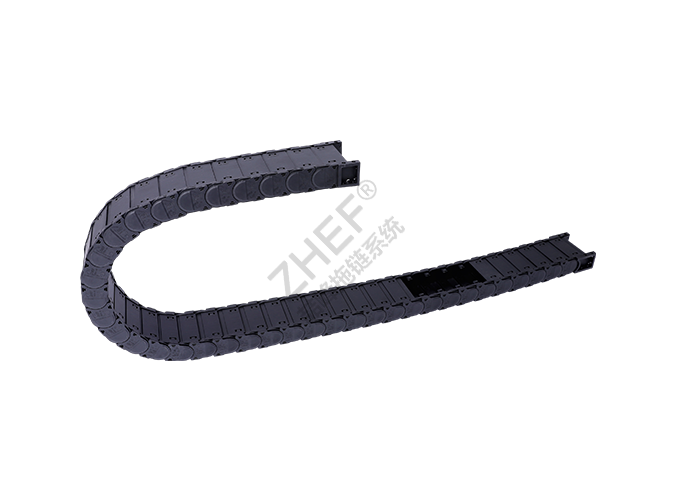

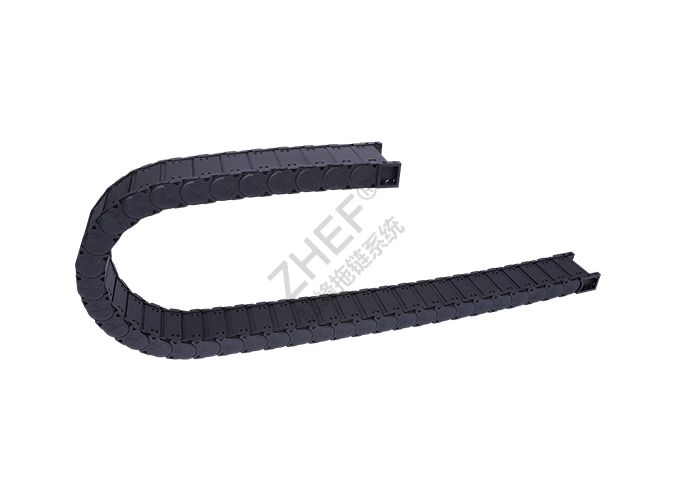

中型拖链 YFM3500系列

用于中高负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和行程小于50M的长行程场合；

适用于物流传输装置、加工设备、包装机械、机床及焊接领域、工程机械、室内起重机、汽车生产线、机械手。

产品咨询

返回列表

产品介绍

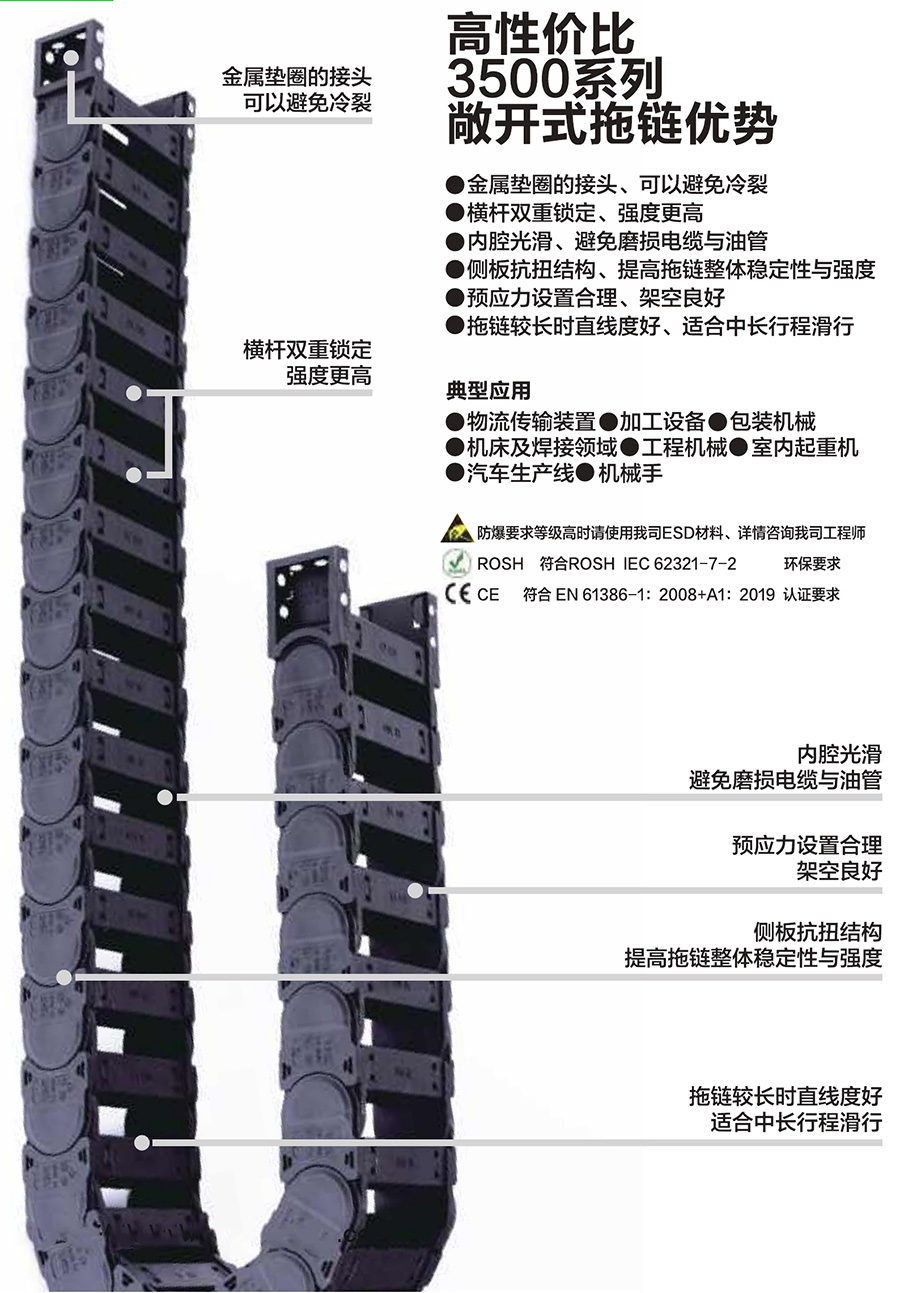

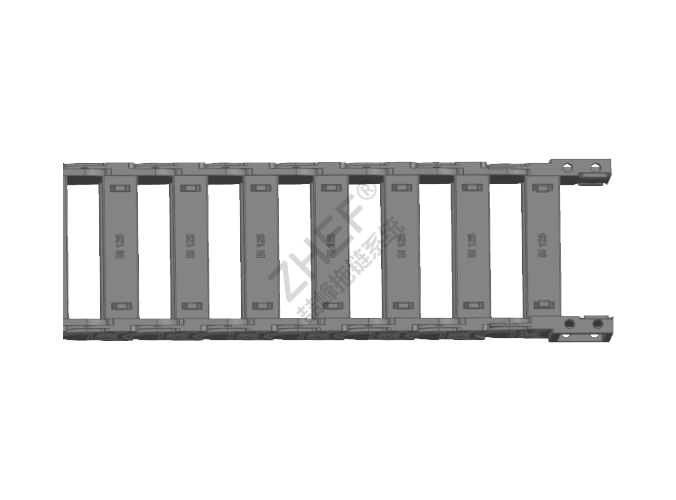

◆ YFM3500系列|横杆上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
YFM3500.050.R.BK	50	75	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.12
YFM3500.075.R.BK	75	100	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.35
YFM3500.100.R.BK	100	125	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.57
YFM3500.125.R.BK	125	150	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.81
YFM3500.150.R.BK	150	175	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.02
YFM3500.175.R.BK	175	200	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.25
YFM3500.200.R.BK	200	225	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.49
YFM3500.250.R.BK	250	275	55	\| 063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.96

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：34mm 节距(P)：56mm 节数：18节/米

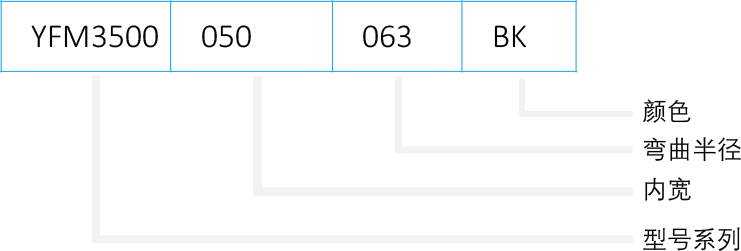

◆ 产品型号结构

内宽	全套接头带C型槽型号	全套接头不带c型槽型号	尺寸A	尺寸B
50	YF3500.050.12.C	YF3500.050.12	64	80
75	YF3500.075.12.C	YF3500.075.12	89	105
100	YF3500.100.12.C	YF3500.100.12	114	130
125	YF3500.125.12.C	YF3500.125.12	139	155
150	YF3500.150.12.C	YF3500.150.12	164	180
175	YF3500.175.12.C	YF3500.175.12	189	205
200	YF3500.200.12.C	YF3500.200.12	214	230
250	YF3500. 250.12.C	YF3500.250.12	264	280
