大型拖链 YFM5600系列

用于高负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和长行程；

适用机床、物流设备、工程机械、发泡设备、流水线加工设备、室内外起重机、汽车生产线、衍架机械手。

产品咨询

返回列表

产品介绍

◆ YFM5600系列|横杆上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
YFM5600.075.R.BK	75	110.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈3.9
YFM5600.100.R.BK	100	135.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.0
YFM5600.125.R.BK	125	160.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.2
YFM5600.150.R.BK	150	185.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.4
YFM5600.175.R.BK	175	210.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.6
YFM5600.200.R.BK	200	235.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈4.8
YFM5600.225.R.BK	225	260.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.0
YFM5600.250.R.BK	250	285.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.2
YFM5600.275.R.BK	275	310.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.8
YFM5600.300.R.BK	300	335.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.0
YFM5600.350.R.BK	350	385.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.4
YFM5600.400.R.BK	400	435.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.0
YFM5600.425.R.BK	425	460.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.6
YFM5600.450.R.BK	450	485.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.8*
YFM5600.475.R.BK	475	510.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.0*
YFM5600.500.R.BK	500	535.2	83	\| 125 \| 150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.2*

* 选型请咨询喆峰工程师

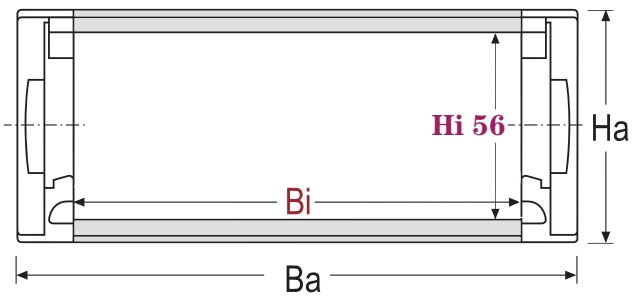

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：56mm 节距(P)：91mm 节数：11节/米

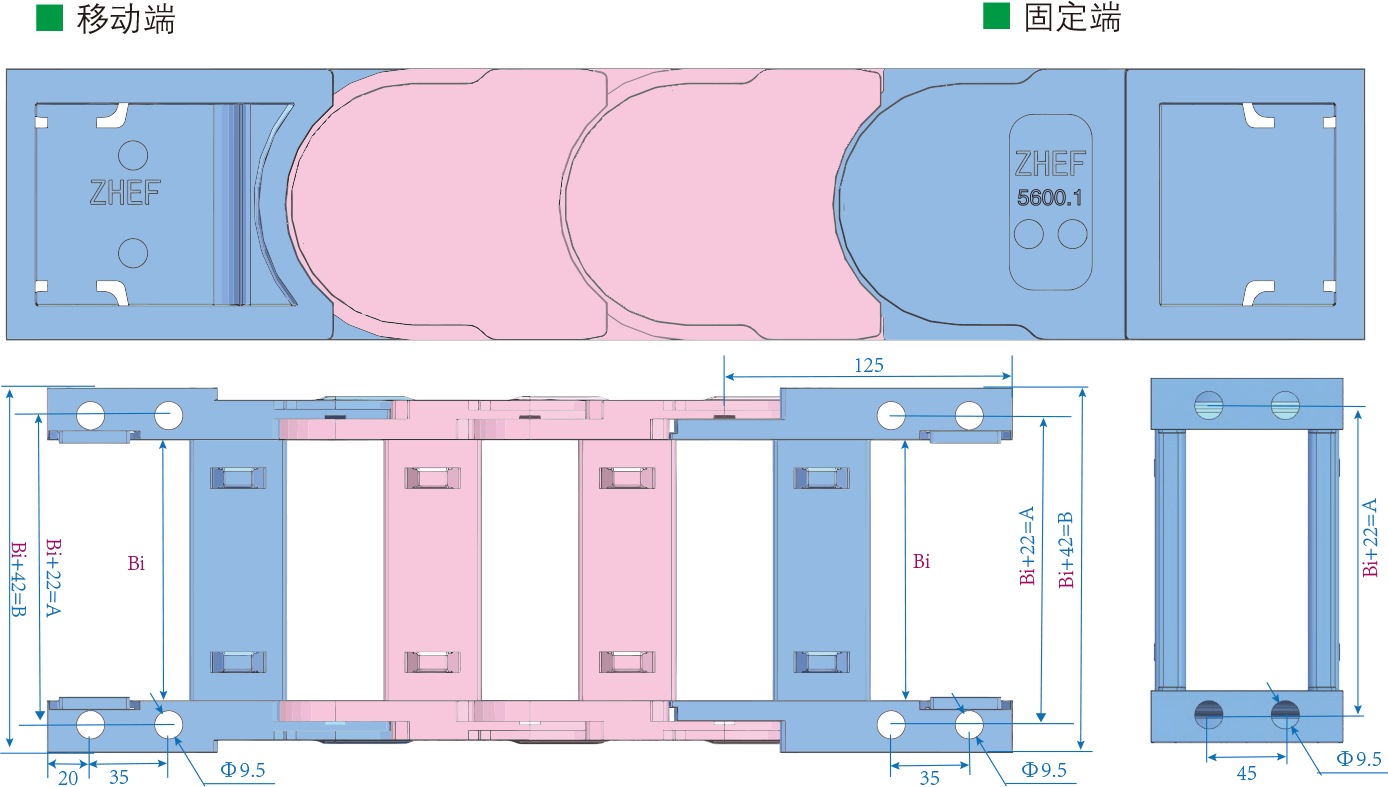

◆ 产品型号结构

内宽	全套接:头带c型槽型号	全套接头不带C型槽型号	尺寸A	尺寸B
75	YF5600.075.12. C	YF5600.075.12	97	117
100	YF5600. 100.12. C	YF5600. 100. 12	122	142
125	YF5600. 125.12. C	YF5600. 125.12	147	167
150	YF5600. 150. 12. C	YF5600. 150. 12	172	192
175	YF5600. 175.12.C	YF5600. 175.12	197	217
200	YF5600. 200.12.C	YF5600. 200.12	222	242
225	YF5600. 225.12. C	YF5600. 225.12	247	267
250	YF5600. 250. 12. C	YF5600.250. 12	272	292
275	YF5600.275.12. C	YF5600.275.12	297	317
300	YF5600. 300.12. C	YF5600. 300.12	322	342
350	YF5600.350.12.C	YF5600. 350.12	372	392
400	YF5600.400.12. C	YF5600.400. 12	422	442
425	YF5600. 425.12. C	YF5600.425.12	447	467
450	YF5600. 450.12. C	YF5600.450.12	472	492
475	YF5600.475.12. C	YF5600.475.12	497	517
500	YF5600.500.12. C	YF5600.500. 12	522	542
