在拖链实际应用中，多数线缆磨损、拖链卡顿异响、链体易损等问题，大概率和弯曲半径选型不当相关。弯曲半径是拖链选型中至关重要的参数，和电缆适配性、设备运行工况密切相关。半径选型偏小，容易造成线缆长期弯折疲劳、挤压受损；选型偏大，可能出现设备行程适配不足、安装空间浪费等问题。本文结合行业通用选型思路与计算方法，简单梳理拖链弯曲半径和线缆、运行速度、行程的适配逻辑，为选型提供参考。
一、什么是拖链弯曲半径？
拖链弯曲半径，指拖链往复运动弯折时的最小圆弧半径，行业简称R值。
拖链所有弯折运动都围绕这个半径做圆弧运动，它直接决定三个核心结果：
• 电缆、油管、气管是否被折伤、挤压
• 拖链高速运行是否卡顿、跳动、异响
• 整链使用寿命长短
二、拖链弯曲半径选型四大核心依据
1、根据电缆粗细（线径）选型——最关键依据
线缆越粗、绝缘层越厚、刚性越强，需要的弯曲半径越大。
细线可以小半径弯折，粗线强行小半径使用会出现：

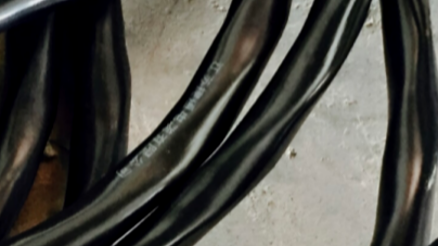

• 电缆外皮发白、折痕、开裂

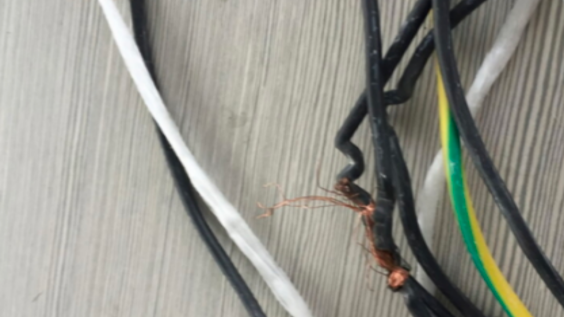

• 内部铜芯反复弯折断裂、信号中断

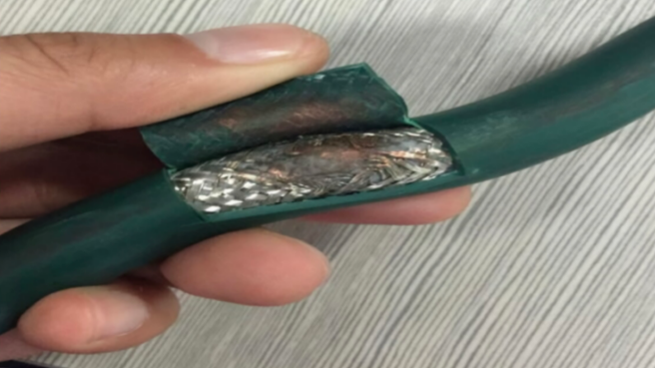

• 屏蔽层、光纤、气管折瘪漏气
行业通用选型思路：粗线适配大半径、细线可适配小半径，尽量避免小半径搭配粗线缆使用。
2、根据设备往复运行速度选型
设备运行速度快慢，对拖链弯曲半径的要求差别很大。
设备低速运行时，拖链弯折次数少、线缆形变速度慢，就算弯曲半径选得偏小，也不容易出现损坏、卡顿的情况。
而设备高速运行时，拖链和线缆会频繁反复弯折，持续产生摩擦和应力，对弯曲弧度要求更高，通常需要适当放大弯曲半径，才能减少部件损耗。
高速往复运动时，拖链开合频率极高，过小半径会造成：
• 链节拉扯应力集中、容易断片
• 线缆高频疲劳、加速老化
• 高速甩动、跳链、跑偏
3、根据有效行程长度选型
设备行程长短，也会影响弯曲半径的适配效果。
短行程运行的拖链，整体运行负荷小，弯曲半径可以选得小一些。
而长行程、超长滑行工况的拖链，运行距离更长、累积损耗更大，更适合选用偏大的弯曲半径。
长行程小半径拖链，极易出现：下坠、拱起、折叠卡链。
4、根据管线种类差异选型
• 普通电缆：适配常规半径即可。本文所指常规半径，为仅参照线缆外径×基础适配系数计算出的基础弯曲半径，无需额外放大档位，适配多数低速、短行程的常规工况。
• 伺服电缆、高柔性屏蔽线：建议在常规基础半径之上加大一档使用
• 气管、油管、水管：管材刚性相对更高，不适合小半径弯折使用
• 光纤、精密信号线：建议选用更大弯曲半径，保持低弯折状态，降低信号损耗风险
三、弯曲半径选错的常见故障表现
• 设备运行几个月电缆外皮局部破损
• 拖链中间位置频繁断裂、链节脱落
• 高速运行时有规律哒哒异响、抖动
• 油管折弯处鼓包、渗油、折瘪
• 设备偶尔断信号、伺服报警
这类故障，多数情况下都和弯曲半径选型偏小、线缆长期处于超负荷弯折状态产生的疲劳损耗有关，可供选型参考排查。
四、拖链弯曲半径核心计算公式与通用选型方法
结合行业通用的选型逻辑，可通过标准化计算公式、工况修正方法匹配弯曲半径。以下仅为行业通用参考公式与适配思路，适配多数常规拖链场景，可作为选型参考依据。
1、线缆适配最小弯曲半径计算公式
针对常规柔性电缆、伺服线缆、气管油管，拖链适配最小弯曲半径通用公式：
最小弯曲半径R = 线缆最大外径 × 适配系数
不同管线材质对应的适配系数为行业常规参考标准，常规工况下可直接套用，特殊定制工况可酌情调整：
• 普通多股柔性电缆：适配系数≥8
• 高柔性伺服屏蔽电缆：适配系数≥12
• PU气管、柔性油管：适配系数≥10
• 硬质管材、光纤信号线：适配系数≥15
公式计算出的R值为常规工况最低参考标准，实际选型可适当偏大，不建议刻意偏小使用。
2、运行速度适配选型公式
拖链往复运行速度越快，线缆弯折频率、链节应力损耗越大，需通过速度修正系数调整弯曲半径，修正公式：
实际选型R值 = 基础计算R值 × 速度修正系数
以下为行业通用的速度修正参考规则，适配绝大多数常规自动化设备工况：
• 低速工况（≤0.5m/s）：修正系数1.0，沿用基础计算R值即可
• 中速工况（0.5-1.0m/s）：修正系数1.2，基础半径放大20%
• 高速工况（＞1.0m/s）：修正系数1.5，基础半径放大50%
3、行程长度适配选型规则
行程长度不参与公式计算，但会间接影响弯曲半径适配效果，是选型中重要的参考修正条件，行业常规适配思路如下：
• 短行程（≤3m）：无需额外修正，按线缆、速度计算结果选型
• 长行程（＞3m）：在速度修正后的R值基础上，再次放大1.2倍，规避下垂、拱起、卡链问题
4、综合选型步骤
日常设备拖链选型，可按照4步标准流程计算，零误差、不踩坑：
第一步：测量 统计拖链内部所有管线的最大外径、区分管线材质类型
第二步：初算 根据管线材质系数，计算出基础最小弯曲半径
第三步：修正 根据设备往复运行速度，乘以对应速度修正系数
第四步：微调 结合设备行程长度，对长行程工况进行最终半径放大微调
五、高速工况专属选型规则
结合上述通用计算公式，高速运行工况对拖链弯曲半径适配性要求更高，常规场景下可参考以下选型思路优化适配效果：
• 在常规选型半径基础上 加大一档R值
• 优先选用静音高速拖链结构
• 内部线缆必须预留松弛量，禁止紧绷
高速工况下，小半径高强度弯折是线缆、拖链损耗的常见诱因，选型时可重点规避。
六、长行程拖链半径选型特殊规则
长行程设备的拖链运行环境更复杂，仅依靠基础计算半径不一定能完全适配工况，小半径拖链在长行程场景下，更容易出现各类运行问题，具体参考如下：
• 小半径弯折弧度大、下垂量大
• 回程容易堆积、拱起、卡链
• 线缆拉伸疲劳成倍增加
长行程选型参考思路：优先选择大半径、低弯折、弯折弧度顺滑的配置，更适配长距离运行场景。
拖链弯曲半径的适配性，直接关联线缆防护效果与拖链使用寿命。选型无需盲目凭经验，可结合线缆规格、运行速度、设备行程等参数，依托行业通用计算方法逐步适配，大概率可以规避多数拖链卡顿、线缆破损、设备异响等常见问题。如需结合具体设备工况参考适配弯曲半径，可提供行程、速度、线径等参数，提供针对性选型参考。
