拖链连接安装示例
ZF2500拖链及横杆安装示例
紧锁型分隔片安装示例及错误示范
封闭式盖板安装及拆除示例
合理布线
合理布线的优势： 1. 线路整洁美观 2. 减少电缆和软管的磨损 3. 减少安装空间，降低成本 4. 避免管线出现缠绕起旋，甚至断芯现象 5. 降低拖链磨损，提高拖链系统使用寿命 以下我们给出了拖链内部管线排布的一般原则。对于复杂的应用，请向喆峰销售工程师咨询，我们也提供专业的预装配拖链方案。 |  |
侧向直行的定义
侧向直线：拖链在安装高度有限的情况下，不能采用常规安装的方式时，采用侧向安装，并且沿水平方向做直线运动。 侧向应用中采用喆峰拖链具有以下优势： 1.经过测试，喆峰拖链侧向耐磨面有着良好的表现； 2.带卯榫结构的侧板有效提高拖链整体稳定性。 |  |
竖直站立的定义
竖直站立：拖链沿竖直方向运行，运行场景可参考右图。 拖链竖直站立应用中的电缆及软管建议使用梳线板和电缆夹等去应力元件固定在拖链两端，将拉力作用在拖链两端接头处，减少磨损和断芯风险。 |  |
竖直悬挂的定义
竖直悬挂：拖链沿竖直方向上运行，运行场景可参考右图。 拖链竖直悬挂应用中的电缆及软管建议使用梳线板和电缆夹等去应力元件固定在拖链两端，将拉力作用在拖链两端接头处，减少磨损和断芯风险。 |  |
滑行的定义

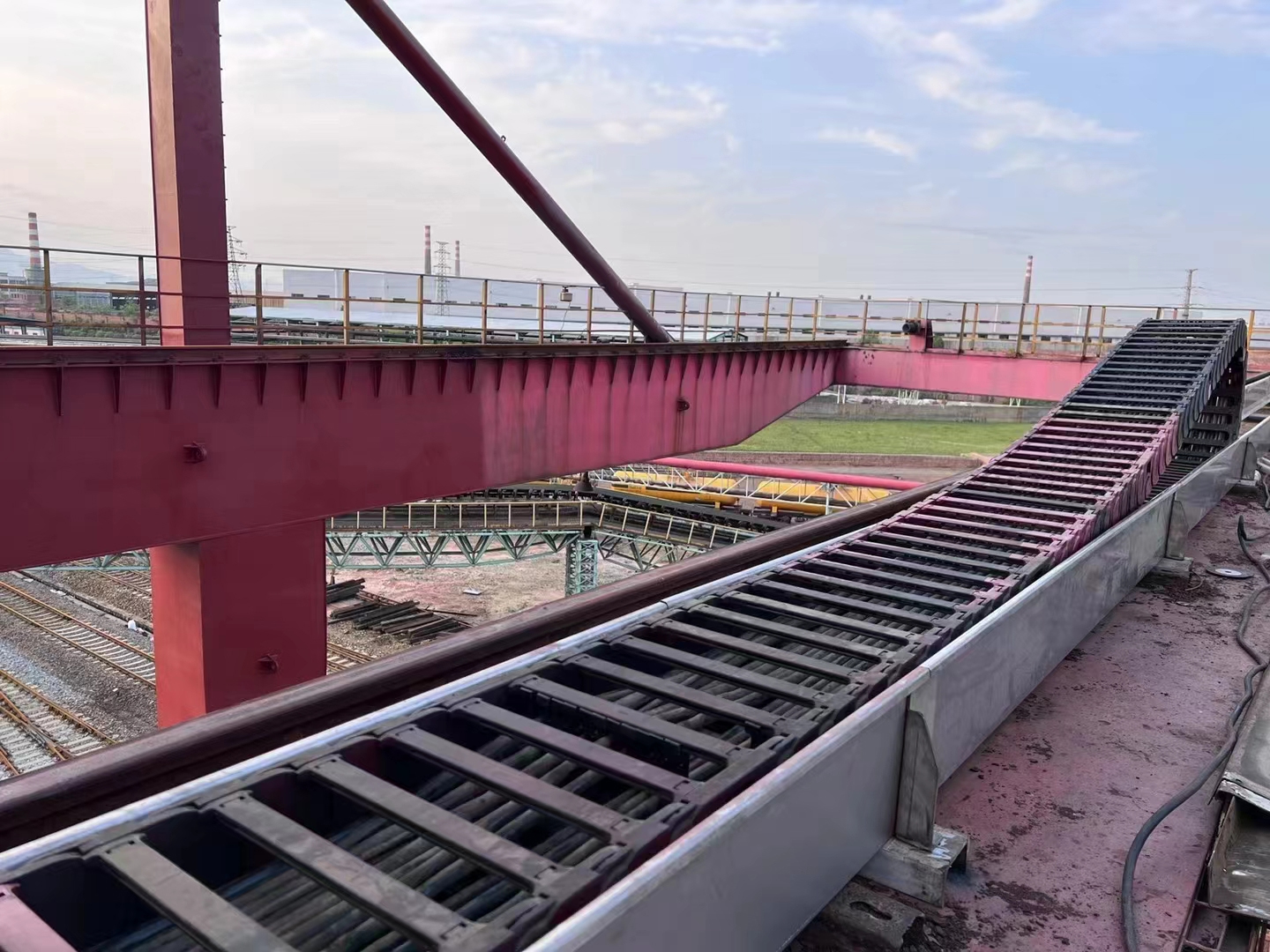

滑行：拖链移动端沿水平方向移动，移动过程中上方拖链一部分在下方拖链上滑行，一部分在等高的耐磨滑条上滑行。 滑行方案普遍运用在行程10米及以上的长距离移动控制及供电上，经过模拟实验及大量案例证明，喆峰拖链优良的结构设计及材料的高耐磨性，非常适合长行程滑行应用。 |  |
拖链长度计算
我们建议将拖链固定端安装在行程中心点位，因为在中心点位时所需拖链、电缆及软管长度最短。具体计算方式如下： Lk = LS/2 + M1 |
单条拖链滑行：移动端安装高度降低和移动端前三节反装（标准配置）
|
预应力
预应力为拖链常规拱起力，属于拖链正常现象，在拖链竖直悬挂应用中如安装空间足够，一般采用常规自带预应力的拖链。如安装空间有限，则可采用无预应力的拖链 常规拖链所需安装空间：Hf = 2 R + ha +预应力拱起高度（具体预应力拱起高度请咨询喆峰销售工程师） 无预应力拖链所需安装空间：Hf = 2 R + ha |  |
预应力
预应力为拖链常规拱起力，属于拖链正常现象，在拖链竖直站立应用中如安装空间充足，一般采用常规自带预应力的拖链。如安装空间有限，则可采用无预应力的拖链。 常规拖链所需安装空间：Hf = 2 R + ha +预应力拱起高度（具体预应力拱起高度请咨询喆峰销售工程师） 无预应力拖链所需安装空间：Hf = 2 R + ha |  |
接头选择
侧向直行应用中建议采用固定式接头，避免拖链在运动过程中出现摆动。 |
管线间隙
电缆和软管在拖链中有足够的活动空间，因此管线之间需有一定间隙，且每种管线之间需预留的间隙不同，以下为市面上常见管线所需间隙的参考值： 圆电缆：外径的10% |
接头选择
我们建议竖直悬挂应用中采用固定式接头，可以有效避免拖链在运动过程中出现摆动。 |
接头选择
我们推荐固定式接头运用在竖直站立应用上，避免拖链在运动过程中出现摆动。 |
接头选择
因拖链侧向旋转应用场景一般为圆轨道，我司推荐侧向旋转应用采用活动式接头。 |
重量分布
1. 当拖链水平安装时，电缆和软管的重量需沿水平方向对称分布，且质量较重的管线布置在拖链两侧。避免拖链一侧的磨损加剧， 从而缩短拖链系统的使用寿命。 2. 当拖链侧向安装时，电缆和软管的重量需按照上轻下重的分布原则进行布置，提高拖链运行的稳定性。且使用紧锁型分隔片进行分隔，避免分隔片下滑压缩下方管线活动空间，增加磨损。 |
管线布置
拖链侧向应用时，电缆及软管的布置遵循以下原则： 1. 管线分布按照上轻下重基本原则； 2. 需采用紧锁型分隔片分隔上下管线； |  |
管线布置
拖链侧向旋转需遵循侧向安装时的基本布线原则，建议在一个分隔腔内只放置一根电缆或软管并且管线居中布置。 |
分隔原则
多种管线的分隔原则 1. 如拖链内安装空间允许，使用分隔片将每根电缆和软管分隔开是最佳方案。 2. 如拖链内安装空间较少，需多条管线在同一分隔舱内，需根据管线的材质及类型进行分隔，避免粘结合干涉，如电缆、气管需相互分隔，强电和弱电需相互分隔等。 |  |
移动端链节反装
在长行程滑行过程中，为避免拖链在运行中拱起，我司建议移动端前三节反装。如有特殊需求可与喆峰销售工程师进行沟通。 |
|
管线铺设
电缆和软管在拖链中必须有足够的活动空间，且在拖链弯曲处不受任何张力。
电缆和软管应在拖链两端使用梳线板或电缆夹进行固定。
|
架空的定义
架空：拖链运行过程中拖链上部（移动端）未接触拖链下部（固定端），移动端在水平方向上运行。 架空一般适用于10 m以内的短行程，是常见且高效的应用。 拖链在短行程运行时，请注意实际安装高度,如果拖链高度小于实际安装高度,请咨询喆峰销售工程师。 |
|
移动端支撑
我们建议按右图形式通过移动端支撑板对移动端拖链进行支撑，并且前三节拖链需要反装。避免链节处因角度受压致使意外断裂。 |
|
拖链弯曲半径选择
拖链的弯曲半径取决于内部管线中最小弯曲半径的电缆或软管。通常电缆的弯曲半径约等于7.5至10倍的电缆直径，气管的弯曲半径约等于10至12倍的气管直径，液压管的弯曲半径约等于10至15倍的液压管直径。 |
拖链长度计算
将拖链固定端安装在行程中心点位，此时所需拖链、电缆及软管等长度最短。

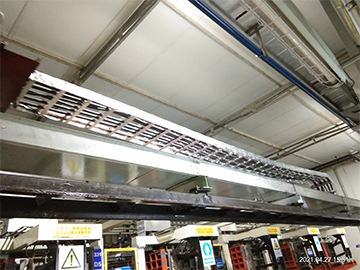

导向槽系统
喆峰拖链提供通过螺栓固定组装，易于安装和调节的导向槽系统，适用于喆峰绝大多数拖链。导向槽系统一般为镀锌钢材质，如用于室外或要求耐腐蚀的场合，我司也可提供不锈钢材质导向槽系统。 |  |
导向槽 导向槽需安装在±2㎜的水平基座上，且内部拖链外高不得超过导向槽内高的一半：ha≤½Hg | 滑条 喆峰拖链的耐磨滑条可以在拖链长行程滑行中，给到拖链提供连续的支撑，保证拖链运行过程平稳顺畅，且经过实验我司提供的耐磨滑条可降低拖链磨损，延长使用寿命。 |
| |
预应力
所有喆峰标准拖链都带有一定预应力。预应力的拖链有一定拱起，避免危险塌腰，预应力可以增加拖链的架空长度，延长拖链使用寿命。 带有预应力的拖链实际安装高度Hf大于理论安装高度H。各拖链的Hf值请咨询喆峰销售工程师。 当安装条件受限时，喆峰拖链可提供无预应力的拖链。 |
|
架空长度的定义
架空长度：移动端到拖链弯曲半径圆弧起点距离。 最大架空长度取决于拖链类型和内部负载。每个拖链系列的产品页给出了一张“架空 - 负载图”，这将有助您合理设计您的拖链系统方案。 |  |
对开及叠加架空
对开 当安装高度和宽度受限或拖链填充空间不足时或拖链架空长度不足的问题时，可以采用两条拖链对开或叠加对开或叠加安装。
| 叠加 为保证拖链运行顺畅，我司建议叠加拖链中的外圈拖链弯曲半径减去内圈拖链弯曲半径的值大于外圈拖链外高的三分之二；
|
噪音
拖链运行时产生的噪音大小取决于以下几个因素：

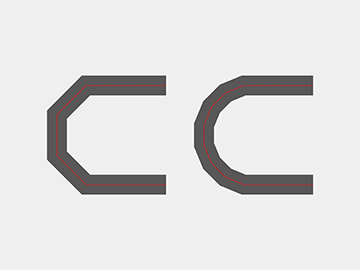

1. 运行速度及加速度 常规拖链在运行中噪音会随着速度的加快，加速度的提高，噪音分贝值会随之变高。经过我们的测试，喆峰拖链即使在高速、高加速度的情况下，也具有较低的分贝值。如您对声音要求较高，我们还可提供静音型拖链； | 2. 安装条件 首先拖链需安装在水平基面且减少运行过程中的干扰，如拖链运行中因移动端口左右晃动产生的摩擦噪音，喆峰拖链可根据安装环境定制浮动连接头；其次是常规直线架空运行时噪音最低，塌腰状态下架空运行时噪音也会相应增加。 | 3. 弯曲半径与节距比值 拖链弯曲半径段越趋近于圆弧，运行时越顺畅，噪音和震动则越小。 |
 |  |  |
